| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | EVERSUN |
| 인증: | ISO,CE |
| 모델 번호: | HYZT |
| 최소 주문 수량: | 1SET |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 표준 수출 나무 상자 |
| 배달 시간: | 7-15 작업 일수 이내에 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 머니그램, 웨스턴 유니온 |
| 공급 능력: | 5000 세트 / 년 |
| 안전성: | 비상 정지, 과부하 보호, 안전 스위치 | 인피드/펙트 피드 옵션: | 사용자 정의 가능 |
|---|---|---|---|
| 사용자 정의: | 사용 가능 | 특징: | 내구성이 뛰어나고 청소하기 쉽고 유지 보수가 적고 효율성 |
| 보증: | 1년 | 컨베이어 높이: | 사용자 정의 가능 |
| 벨트 폭: | 사용자 정의 가능 | 적용: | 식품, 음료, 의약품, 화학물질 등 |
| 크기: | 맞춤형 | 설치: | 바닥은 증가했습니다 |
| 버킷 크기: | 사용자 정의 가능 |
제품 설명
Z형 엘리베이터는 Z형 3면 배열을 가진 연속 운송 장비입니다. 체인 또는 벨트를 구동하여 모터를 통해 호퍼를 구동합니다.닫힌 껍질에서 "하단에서 수평 공급 - 수직 승강 - 상단에서 수평 배하"의 순환 작업을 완료합니다.작은 바닥 면적, 높은 효율성, 다점 로딩 및 로딩 및 강력한 밀폐 성능을 갖추고 있습니다.그것은 곡물과 같은 산업에서 곡물 및 가루 물질의 자동 승강 및 전송에 널리 적용됩니다.화학 공학, 건축 재료
작동 원칙
1- 동력 드라이브 및 견인 시스템
- 전력 공급원: 모터는 주축을 환속기를 통해 구동하는데, 이는 그 차례에 따라 견인 부품 (사슬 또는 벨트) 을 회전시켜 전체 운송 과정에 전력을 공급합니다..
- 견인 부품: 체인/벨트 표면은 홉퍼를 고정시키고, 견인 부품의 원형 움직임과 함께 닫힌 루프 운송 경로를 형성합니다.
2재료 픽업 및 수평 운송 (아래 단계)
- 공급 포트 설계: 장비의 바닥에 있는 수평 섹션에는 공급 포트가 장착되어 있습니다.재료 (알자형/가루형) 는 수동 공급 또는 전면 장비 (벨트 컨베이어 등) 를 통해 가루에 들어가게 됩니다..
- 홉퍼 픽닝: 홉퍼가 바닥에 도달하면, 그것은 재료 무더기에 삽입됩니다.재료의 로딩을 완료합니다.그 다음, 그것은 견인 구성 요소와 수평 운송 섹션에 들어가 Z 모양 경로의 첫 번째 섹션을 따라 수평으로 이동합니다.
3수직 승강장
- 스티어링 및 리프팅: 수평 섹션의 끝에서 스티어링 휠 / 스프로켓이 안내하고 견인 구성 요소는 호퍼를 수직으로 위로 움직이게합니다.호퍼 내부의 물질은 중력 및 원심력 작용 하에서 안정적으로 유지, 미끄러지는 것을 방지합니다.
- 힘 조정: 수직 승강 과정에서, 모터 드라이브는 작업을 수행하기 위해 재료의 중력을 극복합니다.그리고 홉퍼는 닫힌 껍질의 내부 벽을 따라 지정 된 높이까지 균일하게 상승합니다..
4위쪽 수평 하물기 (끝 단계)
- 회전 및 배하: 수직 구간의 위쪽은 회전 메커니즘을 통해 두 번째 구간에서 수평적으로 이동하도록 회전됩니다.물질은 관동성 및 기울기 앵글 때문에 배charge 포트에서 배charge 하 고 후방 장비에 떨어집니다 (예: 저장 칸, 컨베이어).
- 회전적 복귀: 배하 후, 빈 호퍼는 견인 부품과 함께 바닥으로 계속 돌아갑니다. "올리고 - 들어 올리고 - 배하"의 회전적 작업을 완료합니다.
기본 원칙 요약
Z형 엘리베이터는 "Z형 공간 레이아웃 + 견인 부품 순환 드라이브"를 통해 물자의 수평 운송 및 수직 승강을 연속 자동화 프로세스로 통합합니다.열쇠는 호퍼와 견인 구성 요소의 동기 이동에 있습니다, 회전 메커니즘의 경로 안내, 그리고 재료 이동 궤도에 폐쇄 된 껍질의 제약, 따라서 효율적이고 낮은 손실의 복합 운송을 달성합니다.
제품 특성
1콤팩트하고 공간 절감: Z 모양의 레이아웃은 바닥 공간을 30%에서 50%까지 줄여 좁은 시나리오에 적합합니다.
2고효율 및 대용량 운반: 운반 용량: 시간당 5 ~ 200 톤, 곡물 및 가루 재료의 연속 운반을 지원합니다.
3다점 로딩 및 배하: "일자 입구, 다자 출구"와 같은 유연한 프로세스 요구 사항을 충족시키기 위해 여러 입구와 출구를 설정할 수 있습니다.
4. 폐쇄 및 오염 방지: 케이스는 밀폐 된 구조로 설계되어 먼지 유출 및 물질 오염을 효과적으로 방지합니다.
5낮은 손상 물질 보호: 호퍼 선택은 다른 재료에 적합하며 전달 손상 비율은 낮습니다.
6에너지 절감 및 소음 저하: 에너지 소비는 전통적인 장비보다 15% ~ 25% 낮으며 소음은 ≤85dB입니다.
7낮은 유지보수 비용: 분리 가능한 구조 설계는 매일 유지보수를 편리하고 시간을 절약합니다.
8다중 시나리오 응용: 곡물 및 화학 공학과 같은 산업을 커버하고, 그것은 경화 방지 및 폭발 방지을위한 특별한 작업 조건을 지원합니다.
| 모델 | HYZT-2L | HYZT-3L | HYZT-5L | HYZT-7L | HYZT-10L |
| 용량 | 0-6m3/h | 0-8m3/h | 0-12m3/h | 0-15m3/h | 0~20m3/h |
| 버킷 부피 | 2L | 3L | 5L | 7L | 10L |
| 배출 항구 번호 | 싱글 | 단일 또는 멀티 배charge 포트 | |||
| 높이는t | 최대 50m | 최대 50m | 최대 50m | 최대 50m | 최대 50m |
| 힘 | 0.75-22KW | 0.75-22KW | 0.75-22KW | 0.75-22KW | 0.75-22KW |
| 전압 | 주문에 따라 | ||||
| 건축물 | 탄소 강철, SS304/316 | ||||
| 배트 소재 | 식품 등급 PP 또는 ABS, SS304/316, 탄소강 | ||||
제품 세부 정보

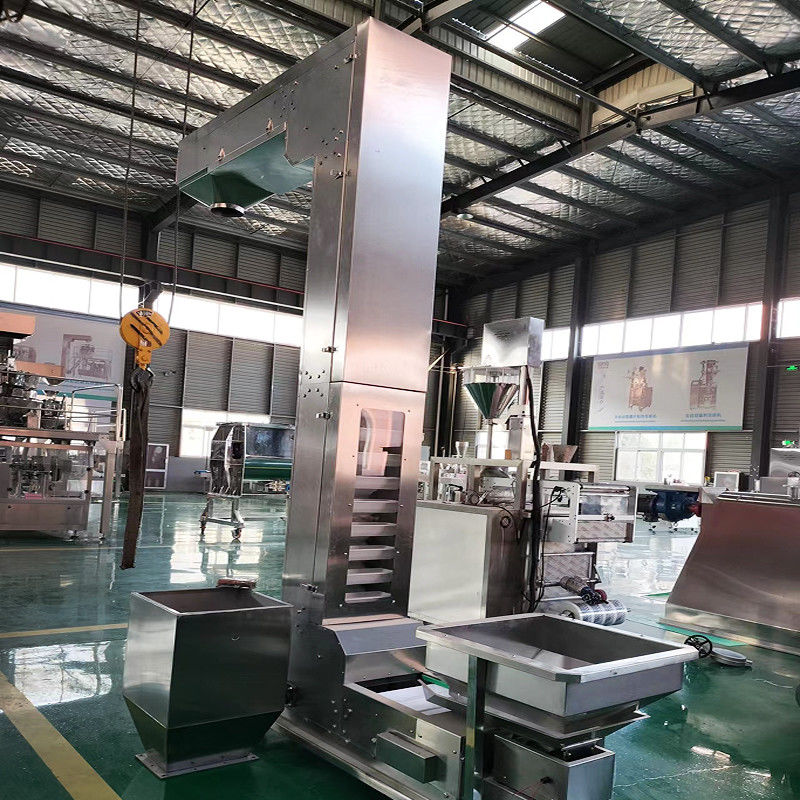

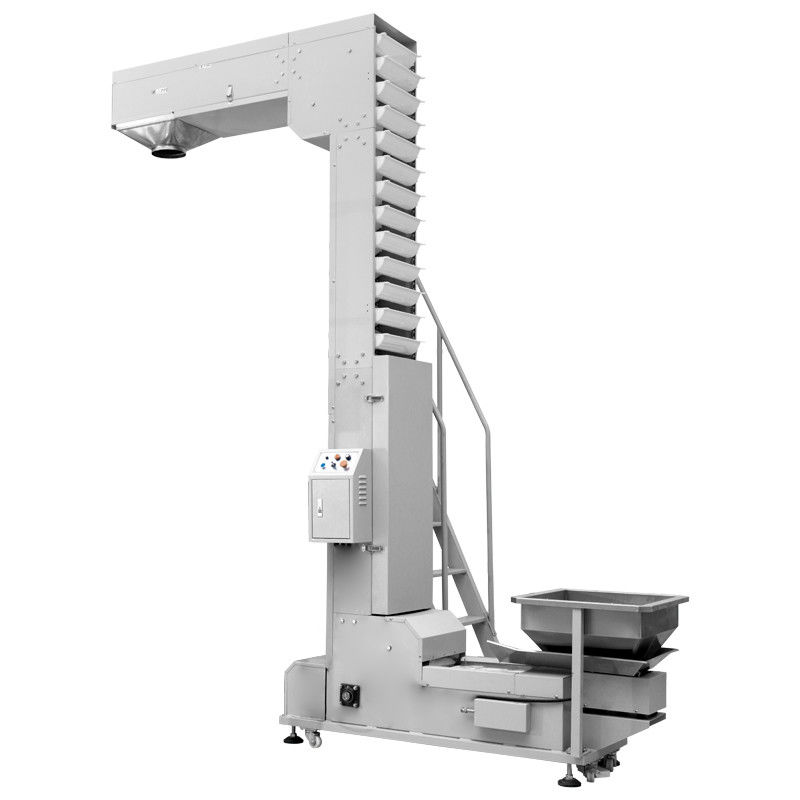

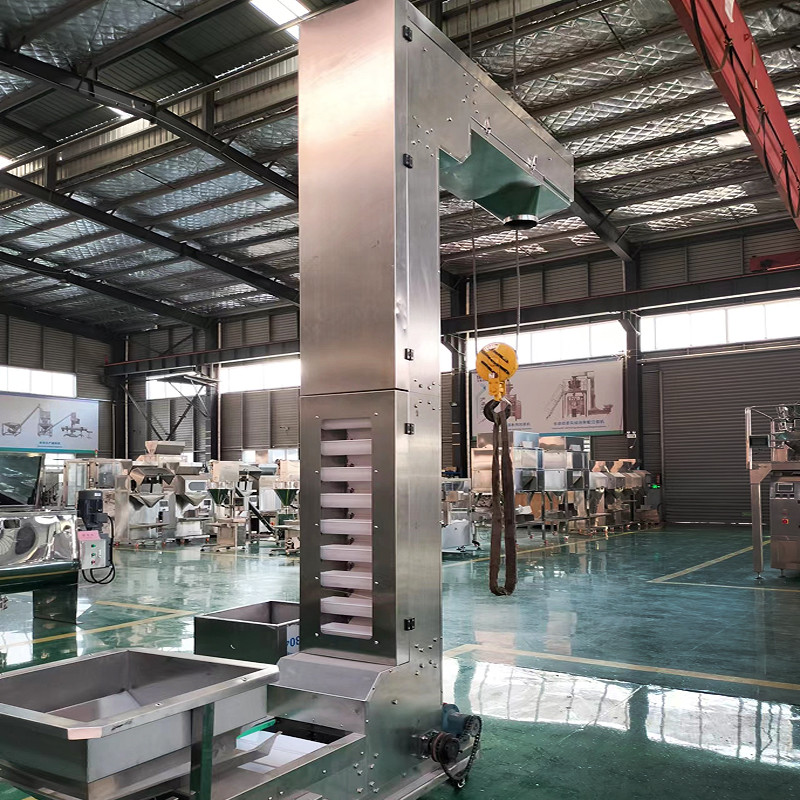

제품 표시
포장 및 운송
왜 우리를 선택합니까?
우리에 대해
우리는 13 년 동안 스크리닝 및 전달 장비의 생산에 전문화되어 있습니다. 중국의 진동 스크린 업계 상위 3 명. 우리는 많은 대기업에 대한 매칭 및 OEM을했습니다.세계 최고의 진동 스크린 제조업체 포함,
Sweco, 미국, 우리는 그의 중국 지역에 OEM을 가지고 있습니다. 그리고 우리의 제품은 종종 호주, 태국, 인도네시아, 뉴질랜드 및 다른 국가에 수출됩니다.
우리는 고객 또는 딜러를 환영합니다 우리의 공장을 방문 하 고 당신을 위해 모든 것을 정리 할 것입니다. 우리의 공장 주소는: 서 산업 및 상업 사무실의 Da Zhaoying 타운, Xinxiang 도시,헤난 지방.
